E. Wise

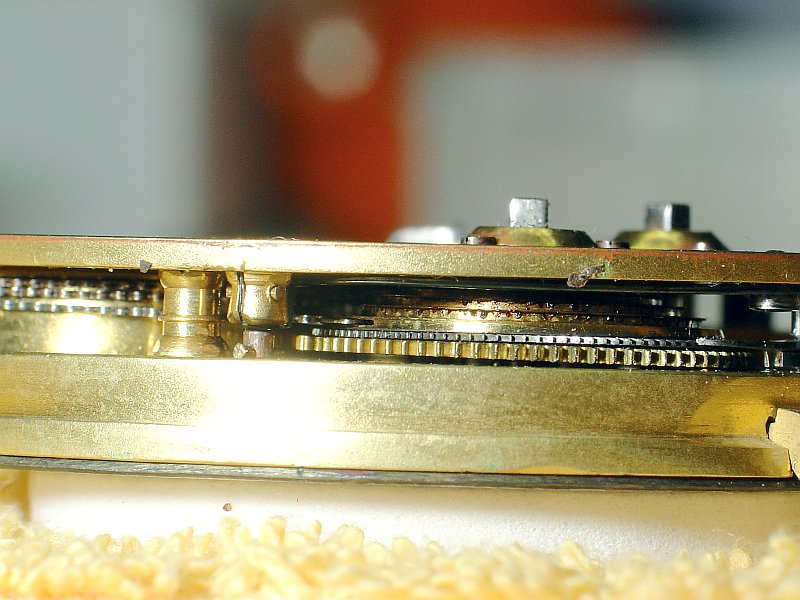

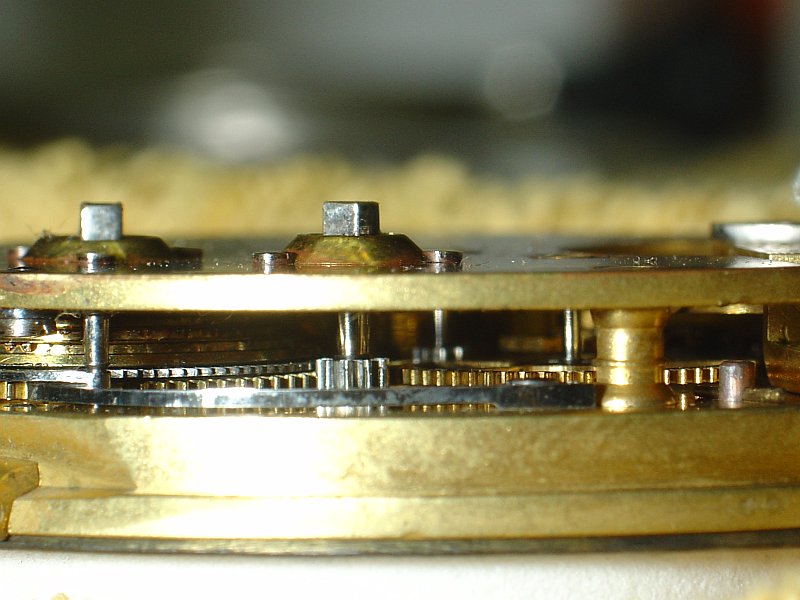

Seiteneinsicht Kette-Schnecke. An der Schnecke sieht man wo die Kette eingehängt ist. Bild wurde vor der Reinigung gemacht.

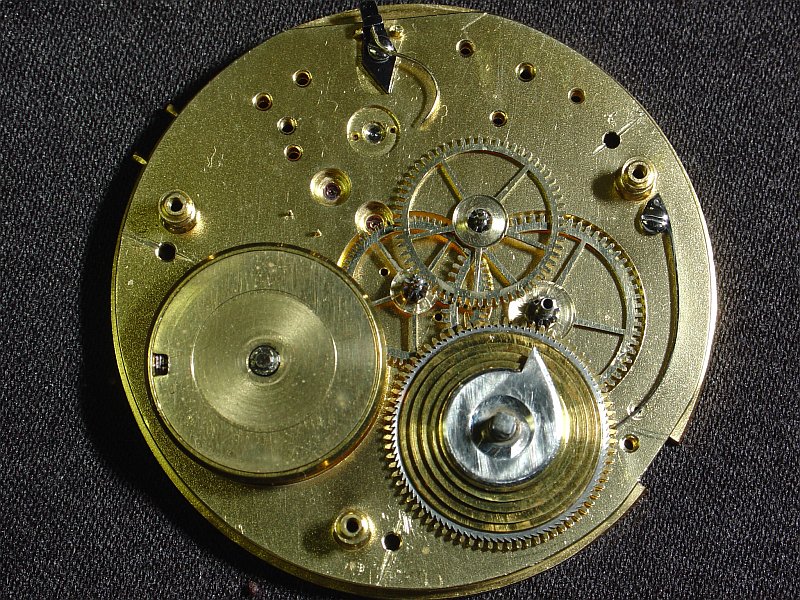

So sieht es unter der Platine aus.

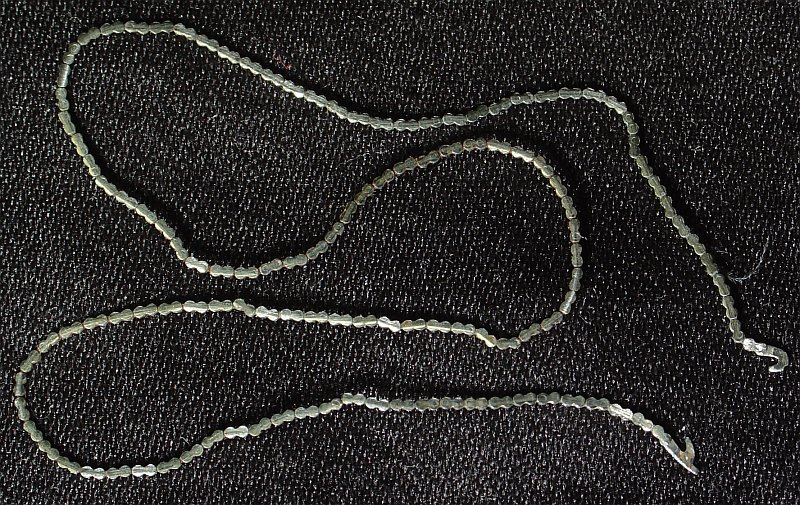

Der längliche Haken wird seitlich ins Federhaus gehängt

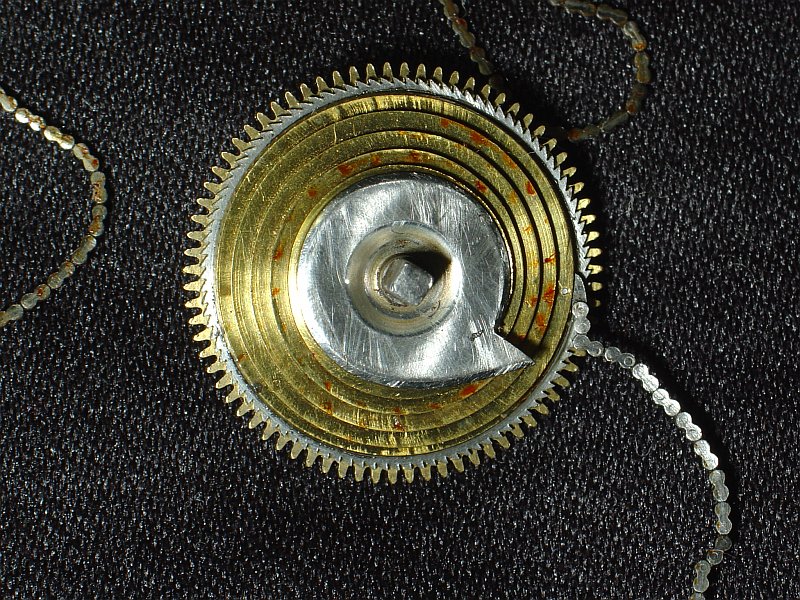

Schnecke mit Anschlag für Aufzug:

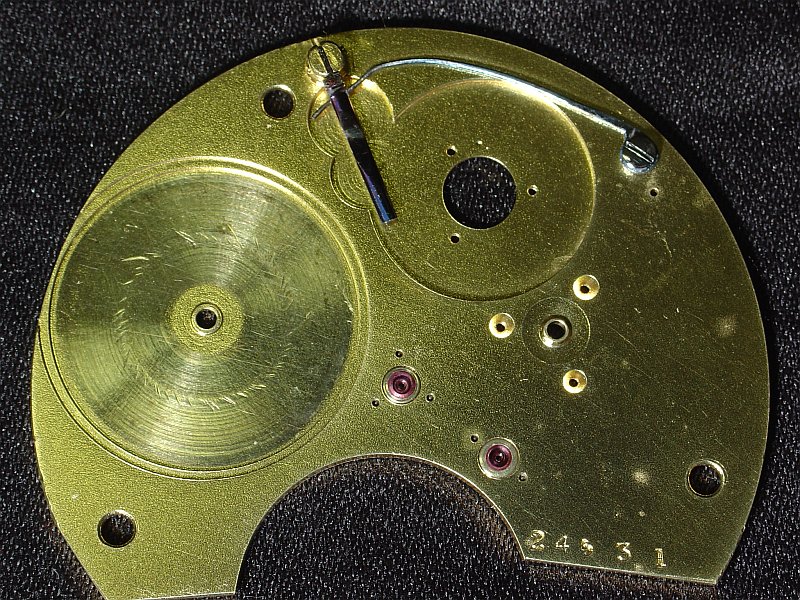

Der Anschlag der Schnecke paßt unter diesem Hebel durch. Wenn die Kette auf der Schnecke nach oben wandert, drückt sie den Hebel nach oben und der Aufzuganschlag wird aktiv. Die Uhr ist ganz aufgezogen.

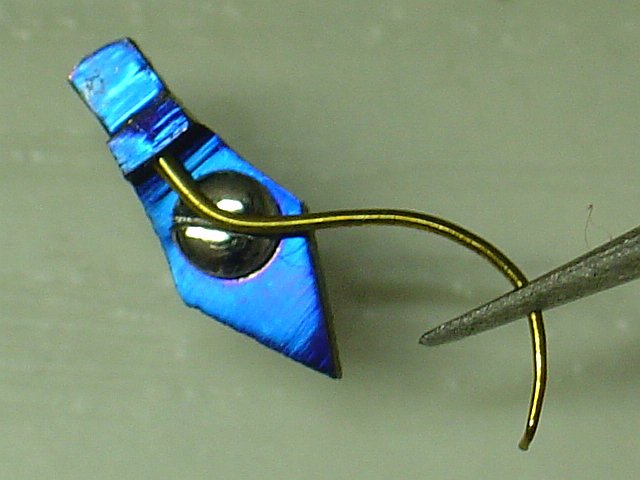

Dieser Hebel hindert in Stopstellung die Unruh am schwingen.
Hier zusammen mit der Spitzzahnankerhemmung:
